AB190精密行星减速机（直齿）

适配电机功率：3KW、5KW、7.5KW、11KW伺服电机等

适用于全球任何厂商所制造的驱动产品连接，如：松下、安川、三菱、富士、三洋、发那科、西门子、施耐德、科尔摩根、东元、台达、汇川、禾川、信捷等交流伺服电机、直流伺服电机、步进电机的减速传动。

现货供应，支持定制，批发价格，全国包邮，欢迎咨询！

免费选型获取底价

热门推荐

技术参数
产品尺寸
使用说明
资料下载

命名规则

AB	60	-	010	P1	-	XX
产品系列	外径		减速比	精度等级		非标参数
AB系列行星减速机（直齿）	60：60mm		一级传动:3、4、5、7、10 二级传动:9、12、15、16、20、25、28、30、35、40、50、70、100	P1:精密背隙 P2:标准背隙		自定义代号

技术参数

项目	单位	速比	级数	AB60	AB90	AB120	AB142	AB190	AB242	AB285	AB340
额定输出扭矩	N.m	3	1级		135	245	490	1320	1820	4230	8200
		4		46.32	162	320	650	1650	2420	5620	9800
		5		46.32	162	320	650	1650	2420	5620	9800
		7		38.90	130	232	520	1250	1830	3520	9800
		10		18.50	72	165	320	820	1150	1820	5000
		9	2级		115	245	490	1320	1820	4230	3500
		12		27.80	162	245	490	1320	1820	4230	8200
		15		27.80	162	245	650	1650	2420	5620	8200
		16		27.80	162	245	650	1650	2420	5620	9800
		20		46.32	162	320	650	1650	2420	5620	9800
		25		46.32	162	320	650	1650	2420	5620	9800
		28		46.32	162	320	650	1650	2420	5620	9800
		30			135	245	490	1320	1820	4230	8200
		35		46.32	162	320	650	1650	2420	5620	9800
		40		46.32	162	320	650	1650	2420	5620	9800
		50		46.32	162	320	650	1650	2420	5620	9800
		70		38.90	130	232	520	1320	1830	3520	5000
		100		18.50	72	165	320	1650	1150	1820	2500
		64	3级	46.32	162	320	650	1650	2420	5620	9800
		80		46.32	162	320	650	1650	2420	5620	9800
		100		46.32	162	320	650	1650	2420	5620	9800
		150		46.32	162	320	650	1650	2420	5620	9800
		200		46.32	162	320	650	1650	2420	5620	9800
		250		46.32	162	320	650	1650	2420	5620	9800
		350		46.32	162	320	650	1650	2420	5620	9800
		400		46.32	162	320	650	1650	2420	5620	9800
		500		46.32	162	320	650	1650	2420	5620	9800
		700		38.90	130	232	520	1320	1830	3520	5000
		1000		18.50	72	165	320	820	1150	1820	3500
最大额定扭矩	N.m			2倍额定输出扭矩
最大径向力				1550	3250	6700	9400	14500	50000	60000	70000
最大轴向力				775	1625	3350	4700	7250	25000	30000	95000
满载效率	%		1级	98
			2级	96
			3级	94
重量	kg		1级	1.3	3.6	7.5	16	28	48	110	160
			2级	1.5	4.2	9.5	20	32	60	135	190
			3级	1.8	4.8	11.2	24	36	72	150	225

★ 如有其它特殊要求时，请与蚂蚁电机在线客服和技术人员联系，可根据客户要求定制。

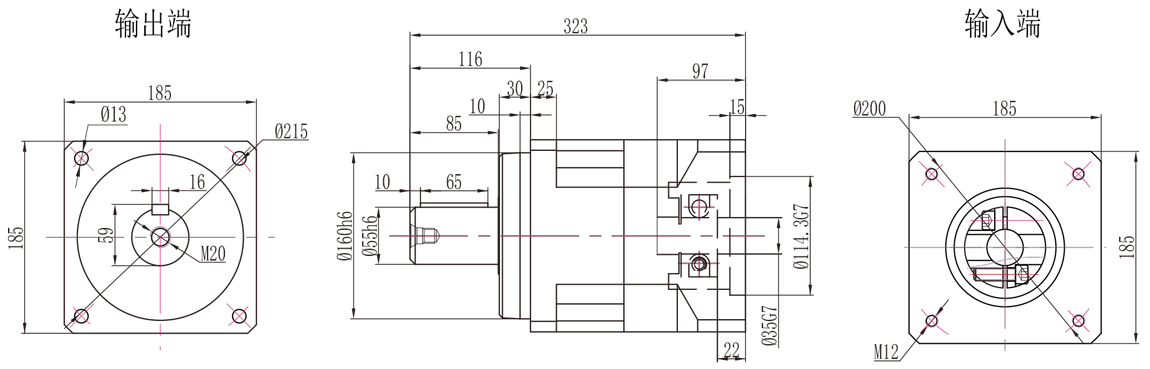

AB190 一级外形图

AB190一级外形图

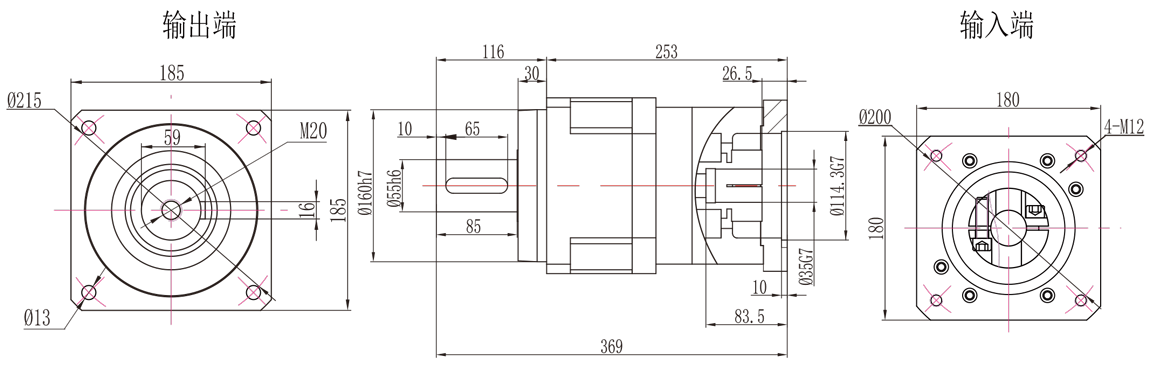

AB190 二级外形图

AB190二级外形图

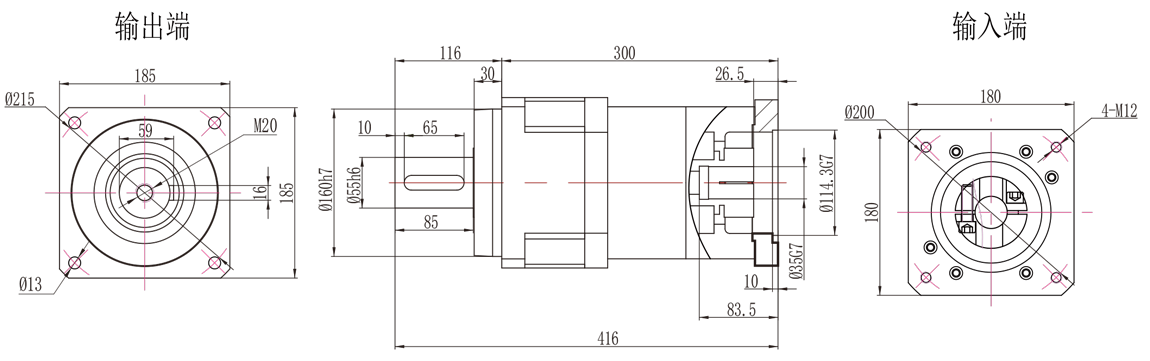

AB190 三级外形图

AB190三级外形图

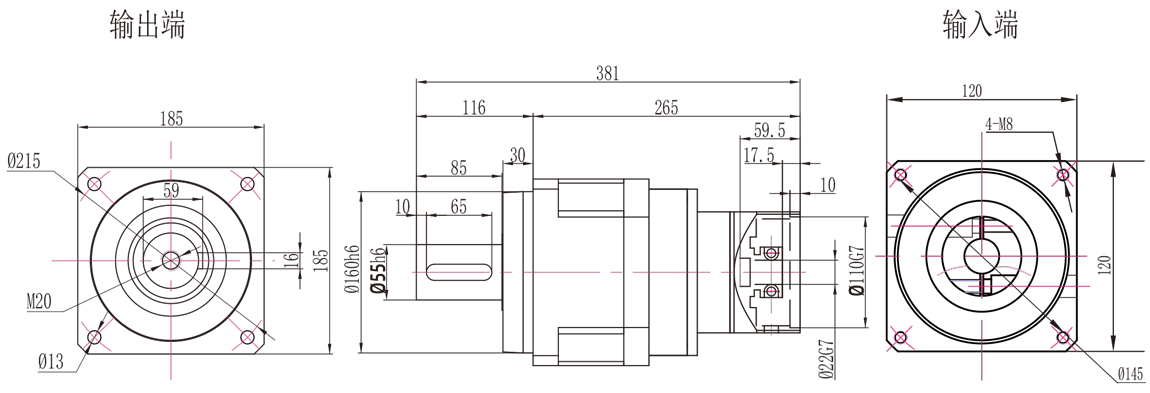

AB190 孔输出外形图

AB190孔输出外形图
